产品说明

光学平台采用全钢结构，具有出色的热稳定性和针对每种尺寸优化的宽带阻尼。内部为蜂窝状空心结构，包括上下面板和蜂窝状芯板，面板采用厚度为5mm的高导磁不锈钢；表面平整度达到≤0.05 mm/m²。平台上M6安装孔，孔间距为25 mm，内部蜂窝状芯板采用梯形薄钢板，在降低芯板质量的同时，也使得平台的刚度最大化。该系列刚性隔振光学平台可提供多个尺寸，从450×600 mm到1000×1200 mm；厚度为30，50和100mm，标准面包板可搭配刚性支撑和气浮隔振支撑。

产品特点：

•平台尺寸从450×600 mm到1000×1200 mm，其他尺寸可定制

•台面厚度为30 mm、50 mm和100 mm；

•机加工哑光表面处理，保持台面清洁

•在1mm2的范围内具有± 0.1 mm 表面平整度

•台面有M6标准螺纹孔，孔间距为25mm，方便其他光学机械的安装；

•台面尺寸和厚度支持定制

示意图

产品参数

台面尺寸 :

600x600 mm

核心结构 :

高密度电镀钢蜂窝

平台厚度 :

50 mm

表面光洁度 :

哑光表面处理

台面平坦度 :

≤0.05 mm/m²

螺纹 :

孔间距 :

25 mm

粗糙度 :

0.8 um

顶/底面板 :

5 mm厚不锈钢板

型号选择

#	型号	台面尺寸	平台厚度	价格
1	HCB4560	450x600 mm	50 mm	询价	更多参数
名称：蜂窝光学面包板型号：HCB4560 台面尺寸 : 450x600 mm 台面平坦度 : ≤0.05 mm/m² 孔间距 : 25 mm 平台厚度 : 50 mm 核心结构 : 高密度电镀钢蜂窝粗糙度 : 0.8 um 螺纹 : M6 表面光洁度 : 哑光表面处理顶/底面板 : 5 mm厚不锈钢板
2	HCB660	600x600 mm	50 mm	询价	更多参数
名称：蜂窝光学面包板型号：HCB660 台面尺寸 : 600x600 mm 台面平坦度 : ≤0.05 mm/m² 孔间距 : 25 mm 平台厚度 : 50 mm 核心结构 : 高密度电镀钢蜂窝粗糙度 : 0.8 um 螺纹 : M6 表面光洁度 : 哑光表面处理顶/底面板 : 5 mm厚不锈钢板
3	HCB960	900x600 mm	50 mm	询价	更多参数
名称：蜂窝光学面包板型号：HCB960 台面尺寸 : 900x600 mm 台面平坦度 : ≤0.05 mm/m² 孔间距 : 25 mm 平台厚度 : 50 mm 核心结构 : 高密度电镀钢蜂窝粗糙度 : 0.8 um 螺纹 : M6 表面光洁度 : 哑光表面处理顶/底面板 : 5 mm厚不锈钢板
4	HCB960/H	900x600 mm	100 mm	询价	更多参数
名称：蜂窝光学面包板型号：HCB960/H 台面尺寸 : 900x600 mm 台面平坦度 : ≤0.05 mm/m² 孔间距 : 25 mm 平台厚度 : 100 mm 核心结构 : 高密度电镀钢蜂窝粗糙度 : 0.8 um 螺纹 : M6 表面光洁度 : 哑光表面处理顶/底面板 : 5 mm厚不锈钢板
5	HCB9150/H	900x1500 mm	100 mm	询价	更多参数
名称：蜂窝光学面包板型号：HCB9150/H 台面尺寸 : 900x1500 mm 台面平坦度 : ≤0.05 mm/m² 孔间距 : 25 mm 平台厚度 : 100 mm 核心结构 : 高密度电镀钢蜂窝粗糙度 : 0.8 um 螺纹 : M6 表面光洁度 : 哑光表面处理顶/底面板 : 5 mm厚不锈钢板
6	HCB990/H	900x900 mm	100 mm	询价	更多参数
名称：蜂窝光学面包板型号：HCB990/H 台面尺寸 : 900x900 mm 台面平坦度 : ≤0.05 mm/m² 孔间距 : 25 mm 平台厚度 : 100 mm 核心结构 : 高密度电镀钢蜂窝粗糙度 : 0.8 um 螺纹 : M6 表面光洁度 : 哑光表面处理顶/底面板 : 5 mm厚不锈钢板
7	HCB1080/H	1000x800 mm	100 mm	询价	更多参数
名称：蜂窝光学面包板型号：HCB1080/H 台面尺寸 : 1000x800 mm 台面平坦度 : ≤0.05 mm/m² 孔间距 : 25 mm 平台厚度 : 100 mm 核心结构 : 高密度电镀钢蜂窝粗糙度 : 0.8 um 螺纹 : M6 表面光洁度 : 哑光表面处理顶/底面板 : 5 mm厚不锈钢板
8	HCB10120/H	1000x1200 mm	100 mm	询价	更多参数
名称：蜂窝光学面包板型号：HCB10120/H 台面尺寸 : 1000x1200 mm 台面平坦度 : ≤0.05 mm/m² 孔间距 : 25 mm 平台厚度 : 100 mm 核心结构 : 高密度电镀钢蜂窝粗糙度 : 0.8 um 螺纹 : M6 表面光洁度 : 哑光表面处理顶/底面板 : 5 mm厚不锈钢板

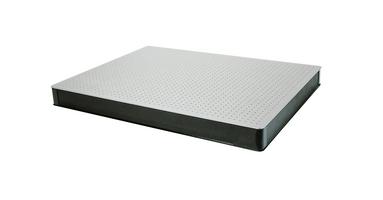

蜂窝光学面包板
